Informazioni di Base.
Model No.
JB500
Resistenza Alla Trazione
81~130MPa
lunghezza unità
personalizzato
connessione
Steel Flanges
pressione di esercizio
1-2 mpa
pressione di scoppio
3-6 km
Pacchetto di Trasporto
Standard Sea Worthy Packaging
Specifiche
DN150
Marchio
Jiubei
Origine
China
Codice SA
400922000
Capacità di Produzione
1000m/Month
Descrizione del Prodotto

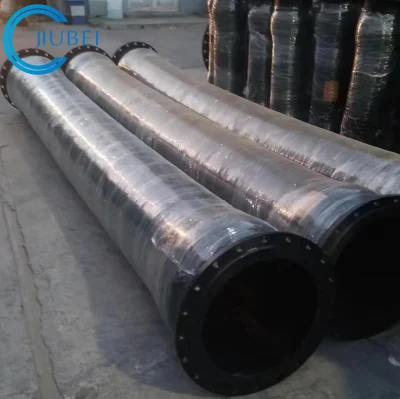

N.1, tubo flessibile di scarico in gomma
I tubi flessibili di dragaggio di scarico convenzionali sono i tubi flessibili di gomma di scarico più comunemente usati in progetti di dragaggio. I problemi di trasporto adatti dei tubi flessibili di scarico sono solitamente fango, argilla, sabbia fine, sabbia fine-media e così via.
I tubi flessibili flangiati di scarico in acciaio vengono utilizzati con tubazioni di dragaggio per il trasporto di fessure/rotaie. Lo spessore del tubo flessibile in gomma varia da 18 mm a 70 mm. La temperatura di esercizio adatta è compresa tra -20ºC e 50ºC. È comodo da installare, flessibile da usare, resistente all'abrasione e resistente alla piegatura.
I tubi flessibili flangiati di scarico in acciaio vengono utilizzati con tubazioni di dragaggio per il trasporto di fessure/rotaie. Lo spessore del tubo flessibile in gomma varia da 18 mm a 70 mm. La temperatura di esercizio adatta è compresa tra -20ºC e 50ºC. È comodo da installare, flessibile da usare, resistente all'abrasione e resistente alla piegatura.
| I.D. | P. | B.P. | Lunghezza | Spessore di riferimento | |
| mm | Tolleranza(mm) | bar | bar | m | mm |
| 300 | ±2 | 4~12 | 36 | 1~3 | 34~37 |
| 450 | ±2 | 4~12 | 36 | 1~3 | 34~37 |
| 560 | ±3 | 4~12 | 36 | 2~3 | 40~45 |
| 600 | ±3 | 4~12 | 36 | 2~3 | 40~45 |
| 700 | ±3 | 8~15 | 45 | 2~3 | 40~45 |
| 800 | ±4 | 12~25 | 55 | 2~3 | 50~52 |
| 900 | ±4 | 15~25 | 75 | 2~3 | 55~58 |
| 1000 | ±5 | 20~25 | 75 | 3~5 | 75 |
| 1100 | ±5 | 25~30 | 80 | 3~5 | 90 |
| Il cliente ha reso accettabile. | |||||
Tubo flessibile di aspirazione in gomma N.2
Installato tra la pompa e la taglierina della draga, aspirare la pasta.tubo flessibile di aspirazione e tubo flessibile corazzato con anello in acciaio HB,adatto per calcare, granito, corallo, minerale ecc.
Caratteristiche: Resistenza al vento e alle onde, resistenza alla corrosione, elevata pressione di esercizio, lunga durata, facile da assemblare, ecc.
Prestazioni:
I tubi flessibili di aspirazione con flangia in acciaio vengono utilizzati con draghe per il trasporto di sili/rotaie. Lo spessore della parete del tubo è compreso tra 31 mm e 58 mm. La temperatura di esercizio adatta è compresa tra -20ºC e 50ºC. È comodo da installare, flessibile da usare, sicuro, resistente all'abrasione e alla piegatura.
Caratteristiche: Resistenza al vento e alle onde, resistenza alla corrosione, elevata pressione di esercizio, lunga durata, facile da assemblare, ecc.
Prestazioni:
I tubi flessibili di aspirazione con flangia in acciaio vengono utilizzati con draghe per il trasporto di sili/rotaie. Lo spessore della parete del tubo è compreso tra 31 mm e 58 mm. La temperatura di esercizio adatta è compresa tra -20ºC e 50ºC. È comodo da installare, flessibile da usare, sicuro, resistente all'abrasione e alla piegatura.
Dimensioni del tubo flessibile di aspirazione in gomma
| Dimensioni (pollici) | I.D(mm) | W.P.(bar) | Lunghezza (m) |
| 8 | 200 | 15~25 | 11.8 |
| 10 | 250 | 15~25 | 11.8 |
| 12 | 300 | 15~25 | 11.8 |
| 16 | 400 | 15~25 | 11.8 |
| 20 | 500 | 15~25 | 11.8 |
| 24 | 600 | 15~25 | 11.8 |
| 26 | 650 | 15~25 | 11.8 |
| 30 | 750 | 15~25 | 11.8 |
| 32 | 800 | 15~25 | 11.8 |
| 34 | 850 | 15~25 | 11.8 |
| Altre dimensioni possono essere personalizzate a seconda delle esigenze. | |||
N.3 , tubo flessibile in gomma autolivellamento
Caratteristiche: Resistenza al vento e alle onde, resistenza alla corrosione e buone prestazioni autoboanti, elevata pressione di esercizio, lunga durata, facile da assemblare, ecc.
Caratteristiche: Formatura unica senza saldatura, completamente chiusa, resistente alla corrosione, resistente all'invecchiamento e resistente agli urti; il riempitivo interno è in poliuretano espanso, formato in una sola volta e non facile da rompere. È particolarmente adatto per la costruzione in acque di lavoro con vento e onde pesanti;
Prestazioni:
1, coperchio esterno con eccellente resistenza all'abrasione e protezione UV.
2, indossare uno strato indicatore colorato.
3, rivestimento a schiuma singola per la flottazione, che impedisce l'assorbimento dell'acqua. La fuoriuscita del tubo flessibile sopra l'acqua non è inferiore al 20% del volume totale.
4, gomma resistente all'usura di alta qualità .
5, design della flangia secondo la richiesta del cliente.
6, angolo di piegatura: In condizioni di lavoro, l'angolo di piegatura è compreso tra 0° e 45°.
Oggetto: Viene utilizzato principalmente per dragare e trasportare condotte in mare e fiumi.
Caratteristiche: Formatura unica senza saldatura, completamente chiusa, resistente alla corrosione, resistente all'invecchiamento e resistente agli urti; il riempitivo interno è in poliuretano espanso, formato in una sola volta e non facile da rompere. È particolarmente adatto per la costruzione in acque di lavoro con vento e onde pesanti;
Prestazioni:
1, coperchio esterno con eccellente resistenza all'abrasione e protezione UV.
2, indossare uno strato indicatore colorato.
3, rivestimento a schiuma singola per la flottazione, che impedisce l'assorbimento dell'acqua. La fuoriuscita del tubo flessibile sopra l'acqua non è inferiore al 20% del volume totale.
4, gomma resistente all'usura di alta qualità .
5, design della flangia secondo la richiesta del cliente.
6, angolo di piegatura: In condizioni di lavoro, l'angolo di piegatura è compreso tra 0° e 45°.
Oggetto: Viene utilizzato principalmente per dragare e trasportare condotte in mare e fiumi.
| Dimensioni (pollici) | I.D(mm) | W.P.(bar) | Lunghezza (m) |
| 8 | 200 | 15~25 | 11.8 |
| 10 | 250 | 15~25 | 11.8 |
| 12 | 300 | 15~25 | 11.8 |
| 16 | 400 | 15~25 | 11.8 |
| 20 | 500 | 15~25 | 11.8 |
| 24 | 600 | 15~25 | 11.8 |
| 26 | 650 | 15~25 | 11.8 |
| 30 | 750 | 15~25 | 11.8 |
| 32 | 800 | 15~25 | 11.8 |
| 34 | 850 | 15~25 | 11.8 |
| Altre dimensioni possono essere personalizzate a seconda delle esigenze. | |||
Tubo flessibile di scarico in gomma Tubo flessibile di aspirazione in gomma Tubo flessibile in gomma autofloating
Installazione di tubazioni in HDPE flangiate ad alta resistenza all'usura da 11,8 m. applicato per lo scarico di sabbia/liquame/miniera
Contenitori di tubazioni UHMWPE flangiate ad alta resistenza all'usura da 11,8 m. applicato per lo scarico di sabbia/liquame/miniera
