Informazioni di Base.
Model No.
Customized
Trattamento Della Superficie
Lucidatura
Forgiatura Tolleranza
+/- 0,2 millimetri
Standard
ANSI, DIN, GB, JIS, GOST, Bsw
Certificazione
ISO 9001: 2000, ISO 9001: 2008, ISO9001:2015
tipo
flangia di saldatura
struttura
flange
connessione
saldatura
superficie di tenuta
Rj
modo di produzione
forgiatura
oem
benvenuto
tempo di consegna
20 giorni
Pacchetto di Trasporto
Plywood Boxes
Specifiche
Customized
Marchio
FOTMA
Origine
P. R. China
Capacità di Produzione
50000PCS/Month
Descrizione del Prodotto

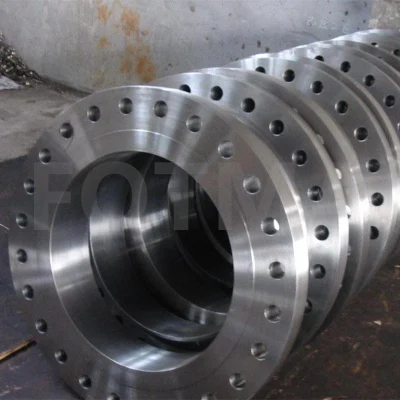

Acciaio al carbonio flange forgiate in acciaio inox flangia per tubi per olio/gas:
Materiale: Acciaio inox
2. Processo: Forgiatura e lavorazione
3.pressione: PN0,6MPa,PN.0MPa,PN1.6MPa,
Tipo: Flangia di saldatura
Collegamento: Flangiato
Standard: ANSI, DIN, GB, JIS, BS En1092-1
Modo di fabbricazione: Forgiatura
1. Applicazione:
Per la tenuta o il collegamento di tubazioni/vasca-e.
2. Materiale:
304,304L,316,316L,acciaio al carbonio o altro materiale su richiesta
3. Standard:
ANSI,DIN,JIS,BS,EN1092-1
4. Dimensioni:
Da DN15 (1/2") a DN5000 (200")
5. Tipo:
Flange filettate, flange di saldatura a presa, flange a cieco, altre flange
Specifiche dei tipi
Collo di saldatura
1, preferito per alta pressione, a temperatura subzero o elevata
2, il mozzo è conico e alesato per adattarsi al diametro interno del tubo, in modo che il flusso non sia limitato, evitando turbolenze e riducendo l'erosione
3, facilmente radiografabile e fornisce un'eccellente distribuzione delle sollecitazioni
A slittamento
1, non normalmente utilizzato in applicazioni con sollecitazioni elevate a causa del mozzo e dell'attacco di saldatura bassi
2, Silps sopra la parte esterna del tubo
3, all'interno della flangia saldata sul mozzo e all'estremità del tubo
Giunto a sovrapposizione
1, utilizzato quando è necessario l'allineamento dei bulloni o l'accesso per la pulizia
2, simile alla flangia a slittamento quando utilizzata con l'estremità del fuso a snodo del giunto a sovrapposizione
3, raggio all'intersezione della superficie della flangia e del foro per corrispondere all'estremità del fuso a snodo del giunto a sovrapposizione
Filettato
1, utilizzato dove la saldatura sarebbe pericolosa
2, progettato per applicazioni a bassa pressione e non cicliche
3, il foro è filettato per adattarsi alla filettatura del tubo
4, conico per sigillare il tubo e le flange
Saldatura a presa
1, per processi chimici di piccolo diametro, linee idrauliche e di distribuzione di flussi
2, simile alla flangia a slittamento
3, il controforo si adatta al foro del tubo, consentendo un flusso senza restrizioni
4, il controforo dal lato mozzo si adatta al diametro esterno del tubo - può inserire il tubo nella presa con saldatura ad angolo sul mozzo
Cieco
1, utilizzato per chiudere le estremità delle tubazioni
2, non ha foro
3, consente l'accesso a linee sigillate
Altre flange
Orifizio, espansore, riduttore, leggero, uscite per prigionieri, Colli di saldatura lunghi, Metrico, disegni Navy, disegni cliente
Flangia standard
Materiale: Acciaio inox
2. Processo: Forgiatura e lavorazione
3.pressione: PN0,6MPa,PN.0MPa,PN1.6MPa,
Tipo: Flangia di saldatura
Collegamento: Flangiato
Standard: ANSI, DIN, GB, JIS, BS En1092-1
Modo di fabbricazione: Forgiatura
| 1 | Materiale | Acciaio inox |
| 2 | Processo | Forgiatura e lavorazione |
| 3 | Pressione | PN0,6MPa,PN.0MPa,PN1,6MPa, |
1. Applicazione:
Per la tenuta o il collegamento di tubazioni/vasca-e.
2. Materiale:
304,304L,316,316L,acciaio al carbonio o altro materiale su richiesta
3. Standard:
ANSI,DIN,JIS,BS,EN1092-1
4. Dimensioni:
Da DN15 (1/2") a DN5000 (200")
5. Tipo:
Flange filettate, flange di saldatura a presa, flange a cieco, altre flange
Specifiche dei tipi
Collo di saldatura
1, preferito per alta pressione, a temperatura subzero o elevata
2, il mozzo è conico e alesato per adattarsi al diametro interno del tubo, in modo che il flusso non sia limitato, evitando turbolenze e riducendo l'erosione
3, facilmente radiografabile e fornisce un'eccellente distribuzione delle sollecitazioni
A slittamento
1, non normalmente utilizzato in applicazioni con sollecitazioni elevate a causa del mozzo e dell'attacco di saldatura bassi
2, Silps sopra la parte esterna del tubo
3, all'interno della flangia saldata sul mozzo e all'estremità del tubo
Giunto a sovrapposizione
1, utilizzato quando è necessario l'allineamento dei bulloni o l'accesso per la pulizia
2, simile alla flangia a slittamento quando utilizzata con l'estremità del fuso a snodo del giunto a sovrapposizione
3, raggio all'intersezione della superficie della flangia e del foro per corrispondere all'estremità del fuso a snodo del giunto a sovrapposizione
Filettato
1, utilizzato dove la saldatura sarebbe pericolosa
2, progettato per applicazioni a bassa pressione e non cicliche
3, il foro è filettato per adattarsi alla filettatura del tubo
4, conico per sigillare il tubo e le flange
Saldatura a presa
1, per processi chimici di piccolo diametro, linee idrauliche e di distribuzione di flussi
2, simile alla flangia a slittamento
3, il controforo si adatta al foro del tubo, consentendo un flusso senza restrizioni
4, il controforo dal lato mozzo si adatta al diametro esterno del tubo - può inserire il tubo nella presa con saldatura ad angolo sul mozzo
Cieco
1, utilizzato per chiudere le estremità delle tubazioni
2, non ha foro
3, consente l'accesso a linee sigillate
Altre flange
Orifizio, espansore, riduttore, leggero, uscite per prigionieri, Colli di saldatura lunghi, Metrico, disegni Navy, disegni cliente
Flangia standard
| Standard americano | ASME B16.5,ASME B16.47,ANSI B16.5,API605,AWWA C207 |
| Standard giapponese | JIS / KS 5K / 10K / 16K / 20K / 30K |
| Standard tedesco | DIN2527,2528,2561,2565,2566,2573,2576,2627-2638,2641,2642,2655,2656,2673,86029 |
| Standard britannico | BS4504 PN16 / 25 / 40,BS10 TABELLA E / TAVOLO D |
| Standard italiano | UNI 2253,2254,2276,2278,2281,6084-6093 |
| Standard per la Cina | GB/T 13402-92, GB/T9112-9124-2000, HG5010-5028 |
| Materiali | Acciaio al carbonio: ASTM A105. ASTM A350 LF1. LF2, CL1/CL2, A234, S235JRG2, P245GH |
| P250GH, P280GHM 16MN, 20MN, 20 N. | |
| ACCIAIO INOSSIDABILE: ASTM A182, F304/304L, F316/316L | |
| Tipi | Scivolare sulla flangia della piastra/flangia della piastra , inserire la flangia del mozzo/con la flangia con la borchie |
| Flangia del collo di saldatura/flangia WN/ flangia allentata/flangia lappata/flangia di supporto | |
| Flangia cieca/flangia vuota, flangia con giunto a sovrapposizione /flangia LJ | |
| Flangia di saldatura a bussola/ flangia filettata SW/flangia avvitata | |
| Flangia allentata/flangia lappata flangia di supporto RTJ /o-ring | |
| Flangia personalizzata/flangia speciale a caldo/a freddo/flangia elettrogavanizzata | |
| Standard | FLANGE ANSI/ASME/ASA B16.5, FLANGE ANSI B16.47 A/B. |
| FLANGE JIS B 2220, KS B 1503, SERIE DIN, UNI, EN1092-1, BS4504 | |
| BS 10 TABELLA D/E/F FLANGE, SANS 1123 FLANGE/SABS 1123 | |
| FLANGE GOST12820-80/GOST12821-80, NFE29203/NS/AS/ISO/AWWA | |
| &valori nominali di pressione | 150LBS, 300,600,900,1500,2500 ANSI, ASA B16.5 |
| PN6 PN10 PN16 PN25 PN40 PN64-DIN/UNI | |
| PN6 PN10 PN16 PN25 PN40 PN63-EN1092-1/BS4504 | |
| PN0.6Pa, PN1.0Pa, PN1.6. PN2.5,PN4.0-GOST12820-80 | |
| PN0.6Pa, PN1.0Pa, PN1.6. PN2.5,PN4.0, PN6.3. -GOST12821-80 | |
| 600 kPa, 1000.1600.2500.4000.-SANS 1123 | |
| 5 KG, 10 KG, 16 KG, 20 KG, 30 KG, 40 KG-JIS B2220/KS B1503 | |
| TABELLA D, TABELLA E, TABELLA F-BS 10, AS2129 | |
| CLASSE D, CLASSE E, CALCAGNO F, AWWA C207 | |
| Trattamento superficie | Antiruggine , vernice nera o trattamento fosfatante con colore nero |
| Vernice vernice vernice vernice, vernice olio rivestimento, | |
| Rivestimento elettrozalvanizzante (zincatura a freddo, colore dorato o bianco argenteo, spessore rivestimento 20 ~ 30μm) | |
| Rivestimento galvanizzante per immersione a caldo (spessore rivestimento 200μm circa) | |
| Tecnico | Forgiatura |
| Applicazione | Opere idriche, industria navale, industria petrolchimica e gas, industria energetica, industria delle valvole |
| e tubi generali che collegano progetti ecc. | |
| Ispezione | Sistema di controllo qualità-bene attrezzatura, e macchinario-bene lavoratori e ingegneri |
| Imballaggio | Pallets di legno o casse di legno o come richieste del cliente |
| Condizioni di pagamento | T /T L/C. |
| Tempo di consegna | 30 -- 45 giorni ex mulino |
| Servizio di assistenza | Sistema di tracciamento ordini e prodotti |
